การประยุกต์ใช้โซลูชั่นระบบการจัดการพลังงาน Acrel IoT ในโรงงานบางแห่งของมาเลเซีย

1. สถานการณ์จำลองการสมัคร

ลูกค้าจำเป็นต้องรวบรวมข้อมูลการใช้พลังงานพื้นฐานและอัปโหลดไปยังระบบการจัดการ เพื่อให้สามารถตรวจสอบข้อมูลแบบเรียลไทม์และระยะไกลโดยใช้พีซีได้

2. เทคนิคการคัดเลือก

2.1 แรงดันไฟฟ้าของวงจรตรวจสอบ 3 เฟสคือ 415Vac LL ในขณะที่กระแสไฟที่กำหนดต่ำกว่า 80A AC ดังนั้นการเลือกอุปกรณ์วัดแสงจะเป็นเครื่องวัดพลังงาน ADL400 3 เฟสพร้อมการสื่อสาร RS485 ของโปรโตคอล MODBUS-RTU

2.2หลังจากพูดคุยกับลูกค้าแล้ว โรงงานมีสัญญาณและสัญญาณ WiFi 4GHz ที่เสถียร และควรใช้แหล่งจ่ายไฟ 220Vacดังนั้น สำหรับชิ้นส่วนเกตเวย์ เราเลือก AWT100-WiFi ซึ่งมีฟังก์ชันกระจายเสียงอัตโนมัติที่สามารถปรับในภายหลังได้ง่ายขึ้นด้วย ADL400 ที่ตามมานอกจากนี้ AWT100-WiFi ยังจับคู่กับโมดูลพลังงาน AWT100-POW นอกจากนั้น เนื่องจาก AWT100-WiFi มีอัพสตรีม 2.4GHz WiFi โดยใช้ MODBUS-RTU ผ่านโปรโตคอล TCP และดาวน์สตรีมของ RS485 โดยใช้โปรโตคอล MODBUS-RTU เพื่อจับคู่กับ ADL400 สำหรับข้อมูลการใช้พลังงานที่อัปโหลดไปยังเซิร์ฟเวอร์คลาวด์และสุดท้ายไปยังระบบ IoT

2.3 สำหรับเฟสโครงการนำร่อง ขอแนะนำให้ใช้เซิร์ฟเวอร์คลาวด์เพื่อใช้เซิร์ฟเวอร์คลาวด์ของบริษัทซึ่งเช่าบน Amazon เพื่อประหยัดงบประมาณของลูกค้าในขั้นตอนการทดสอบ

2.4 ตามคำขอ ระบบการจัดการพลังงาน IoT จะเป็นระบบที่เหมาะสมที่สุดและสามารถให้ทดลองใช้งานฟรี 3 เดือนสำหรับการทดสอบการใช้งาน

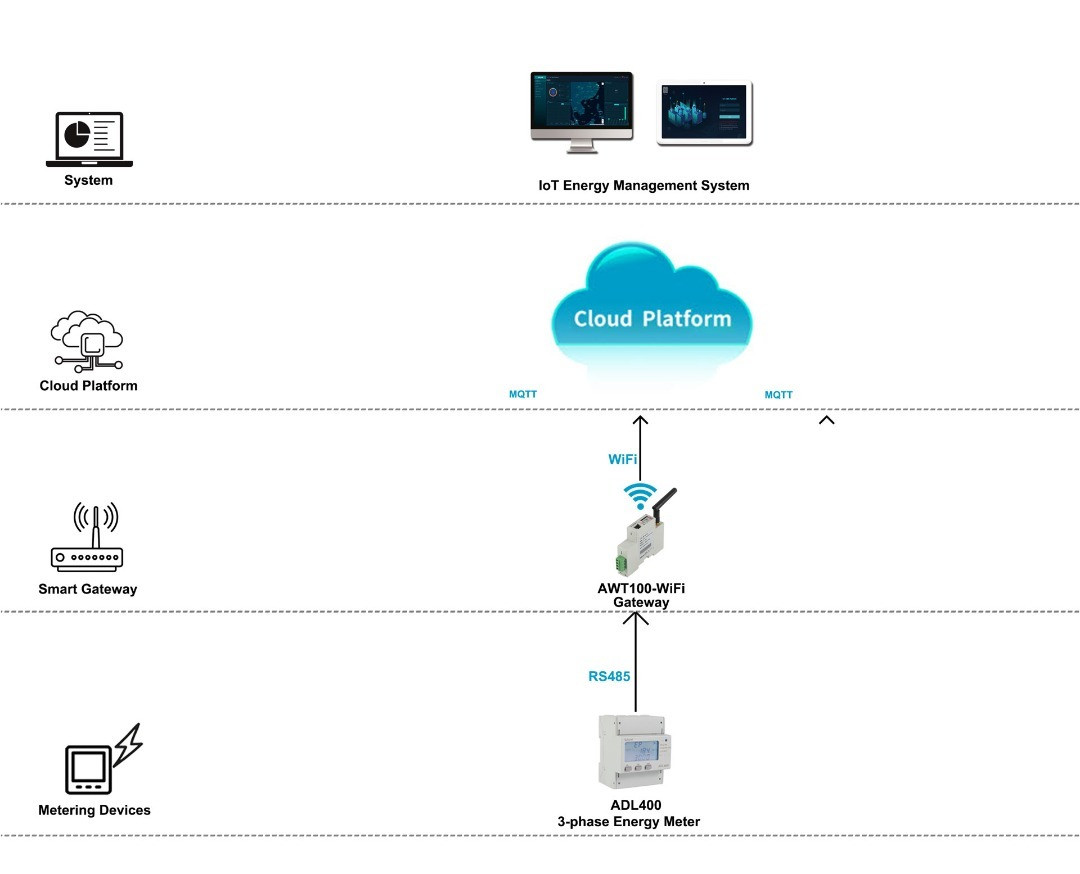

3. โครงสร้างโซลูชันโครงการนำร่อง

4. แผนหลังโครงการนำร่อง

หากโครงการนำร่องประสบความสำเร็จ แผนภายหลังควรเป็นดังนี้:

4.1Cloud Hosting Service Solution: เมื่อพิจารณาถึงต้นทุนที่ครอบคลุมของการเช่าเซิร์ฟเวอร์คลาวด์และจำนวนวงจรการตรวจสอบ การปรับใช้ระบบการจัดการพลังงาน IoT บนคลาวด์ควรจับคู่กับบริการโฮสติ้งในสถานการณ์นี้ ลูกค้าไม่จำเป็นต้องจ่ายค่าเช่าเซิร์ฟเวอร์คลาวด์และจะใช้เซิร์ฟเวอร์คลาวด์ของเราเองนอกจากนี้ สำหรับฮาร์ดแวร์ของโซลูชันนี้ ไม่จำเป็นต้องทำการเปลี่ยนแปลงใดๆ เช่นเดียวกับในโครงสร้างโซลูชันโครงการนำร่องลูกค้าจำเป็นต้องสั่งซื้อเครื่องวัดพลังงาน 3 เฟส ADL400 เพิ่มเติม และอาจจับคู่เกตเวย์ AWT100-WiFi ตามจำนวนคำขอที่ตามมา

4.2Local Buy-out Service Solution: หากลูกค้าร้องขอเพื่อความปลอดภัยของข้อมูลและการรักษาความลับจะสูงกว่ามากบริการซื้อระบบการจัดการพลังงาน IoT เพื่อจับคู่กับเซิร์ฟเวอร์ภายในจะเป็นตัวเลือกที่ดีที่สุดทว่าโซลูชันจำเป็นต้องทำการเปลี่ยนแปลงอย่างมากในฮาร์ดแวร์เช่นขั้นแรก การปรับใช้เซิร์ฟเวอร์ภายในต้องจับคู่กับสวิตช์อุตสาหกรรมและ UPSประการที่สอง สำหรับเครื่องวัดพลังงาน ADL400 ยังคงแนะนำได้มากกว่า เนื่องจากโมดูลพิเศษ ADF400L เครื่องวัดพลังงานหลายวงจรพร้อมการสื่อสารอีเทอร์เน็ตในตัวจะไม่ประหยัดงบประมาณมากนักในการเดินสายแบบ 3 เฟสผ่านการเชื่อมต่อโดยตรงแทนผ่าน CT .ในที่สุด เกตเวย์จำเป็นต้องเปลี่ยนจาก AWT100-WiFi เป็น AWT100-CE หรือ Aport100 ตามจำนวนคำขอที่ตามมา

5. โครงสร้างโซลูชันระยะสุดท้าย (สำหรับโซลูชันในพื้นที่เท่านั้น)
