การแก้ไขระบบติดตามกลางสําหรับฟาร์มลม

สรุป:ในฐานะหนึ่งของแหล่งพลังงานที่สะอาด ความจุที่ติดตั้งของโรงงานพลังงานลมได้เติบโตอย่างรวดเร็วในช่วงหลายปีที่ผ่านมาพวกเขาตั้งอยู่ในสถานที่ห่างไกล, ด้วยอุปกรณ์ที่กระจายกระจายและสภาพแวดล้อมที่รุนแรงพาร์คลมต้องการระบบติดตามทางไกล เพื่ออํานวยความสะดวกให้กับบุคลากรในการดําเนินงานและบํารุงรักษา เพื่อจัดการการดําเนินงานของพาร์คลมได้อย่างมีประสิทธิภาพมากขึ้น.

คําสําคัญ:พาร์มลม ระบบติดตามกลาง เครื่องวัดและควบคุมแปลงกล่อง

1อุปกรณ์ไฟฟ้าสําหรับฟาร์มลม

ห้องบนของเครื่องผลิตแต่ละเครื่องมีเครื่องผลิตตัวกลาง และด้านหน้าคือใบลมปรับได้ระบบสามารถปรับมุมอ้างของใบลมตามสภาพลมที่แตกต่างกัน. ความเร็วทั่วไปของใบลมคือ 10-15 จุด rpm, ผ่านกล่องเกียร์สามารถปรับให้ความเร็ว 1500 rpm เพื่อขับเคลื่อนเครื่องกําเนิดPLC อุตสาหกรรมยังได้รับการตั้งค่าในห้องเครื่องจักรสําหรับการควบคุมและการรวบรวมข้อมูลที่เกี่ยวข้องความเร็วลม ทิศทางลม ความเร็วหมุน, พลังงานทํางานและพลังงานปฏิกิริยาของการผลิตพลังงานและข้อมูลอื่น ๆ ที่เกี่ยวข้องถูกรวบรวมผ่าน PLCและเครื่องผลิตถูกควบคุมในเวลาจริง ผ่านข้อมูลที่รวบรวมบนแผ่นดิน โทรฟอร์มกล่องถูกติดตั้งอยู่ด้านล่างของหอคอยลม เพื่อรับผิดชอบในการกระตุ้นและสอดคล้องอุปกรณ์เรือนลมหลายอันถูกกระตุ้นครั้งเดียวและเชื่อมต่อในระยะ paralel เพื่อเข้าสู่สถานีย่อยกระตุ้น. ส่งไฟฟ้าไปยังเครือข่ายไฟฟ้า ภาพแผนการเชื่อมต่อไฟฟ้าของฟาร์มลมแสดงในรูปที่ 1 ความกระชับกําลังที่ออกมาจากพัดลมโดยทั่วไปคือ 0.69kVซึ่งถูกกระตุ้นให้ 10kV หรือ 35kV โดยเครื่องแปลงกล่องหลังการรวมซ้อนๆ ร่วมกัน พวกมันถูกเชื่อมต่อกับบัสบาร์ด้านความดันต่ําของสเตป-อัพ สับสเตชั่น แล้วถูกกระตุ้นให้ 110kV หรือสูงขึ้น โดยทรานฟอร์มหลัก

แตกต่างจากพลังงานลมบนทะเล เนื่องจากสภาพแวดล้อมที่ยากลําบากของพลังงานลมในทะเล (ความชื้นสูง, ความหนาแน่นของเกลือสูง)เครื่องแปลงชนิดแห้งที่ใช้ในการเพิ่มระดับพื้นฐานถูกบูรณาการในห้องเครื่องของพัดลมลมซึ่งไม่เพียงแค่แก้ปัญหาของหน่วยทั้งหมด แต่ยังหลีกเลี่ยงความยากลําบากในการป้องกันที่เกิดจากการติดตั้งแปลงที่ตําแหน่งต่ํากว่า

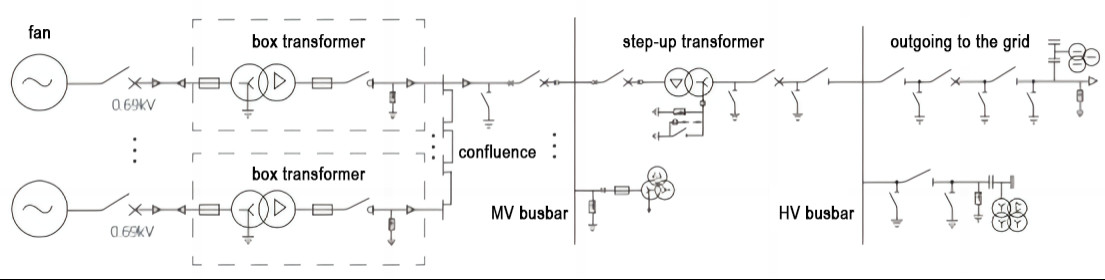

รูปที่ 1 แผนผังไฟฟ้าของฟาร์มลม

2- อุปกรณ์ป้องกันและวัดและควบคุมสําหรับฟาร์มลม

From wind turbine power generation - booster box transformer - confluence - booster station medium voltage busbar - main transformer - booster station high voltage busbar - high voltage outlet - grid connection, ช่องกลางต้องถูกกระตุ้นสองครั้ง ก่อนที่จะรวมเข้ากับเครือข่าย เครือข่ายไฟฟ้ามีจํานวนมากและประเภทของอุปกรณ์ไฟฟ้าและความบกพร่องใด ๆ ในสายเชื่อมใด ๆ จะส่งผลกระทบต่อการดําเนินงานปกติของฟาร์มลมดังนั้นจึงจําเป็นที่จะจัดตั้งอุปกรณ์ป้องกันและวัดและควบคุมในทุกเส้นทางของสนามลมเพื่อติดตามสถานะการดําเนินงานของสนามลมอย่างครบวงจรรูปที่ 2 เป็นแผนภูมิการตั้งค่าอุปกรณ์ป้องกันและวัดและควบคุมของฟาร์มลม.

รูปที่ 2 แผนการตั้งค่าของอุปกรณ์การวัดและควบคุมการป้องกันสําหรับฟาร์มลม

2.1 อุปกรณ์วัดและควบคุมของแปลงกล่อง

เพื่อลดการสูญเสียสายในฟาร์มลมบนแผ่นดิน สถานที่กระตุ้นแบบกล่อง 0.69/35 ((10) kV โดยทั่วไปถูกติดตั้งอยู่ใกล้อุปกรณ์ลมระยะทางระหว่างอุปกรณ์เรือนลมในฟาร์มลมเป็นร้อยๆ เมตรที่อยู่ห่างจากห้องควบคุมกลาง เครื่องแปลง step-up ตั้งอยู่ในพื้นที่เปิด และสภาพแวดล้อมธรรมชาติค่อนข้างรุนแรง ทําให้การตรวจสอบด้วยมือยากอุปกรณ์วัดและควบคุมของเครื่องแปลงแบบกล่อง เป็นส่วนหลักของระบบการติดตามของฟาร์มลม, ซึ่งทําความเข้าใจการจัดการที่ฉลาดของแปลงชนิดกล่อง อุปกรณ์การวัดและควบคุมกล่องสถานีสามารถปกป้องและติดตามทางไกลทําหน้าที่ของ "สัญญาณทางไกล", เทเลเมตร, การควบคุมทางไกล, และการปรับระยะไกล" และปรับปรุงประสิทธิภาพการดําเนินงานและการบํารุงรักษาสนามลมให้ดีขึ้น

รูปที่ 3 อุปกรณ์การวัดและควบคุมสถานีกล่องของฟาร์มลม

อุปกรณ์วัดและควบคุมการป้องกันแปลงแบบกล่อง AM6-PWC เป็นอุปกรณ์บูรณาการที่บูรณาการการป้องกัน การวัดและควบคุมและการสื่อสารสําหรับความต้องการที่แตกต่างกันของพลังงานลมและไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าการตั้งค่าการทํางานของมันแสดงในตารางด้านล่าง

2.2 การวัดและควบคุมการป้องกันสายข้างและบัสบาร์ความดันต่ํา

อุปกรณ์เรือนลมหลายตัวถูกกระตุ้นถึง 35 (10) kV เป็นครั้งแรก และต่อมาเชื่อมต่อในระยะ paralel เพื่อสร้างวงจรเชื่อมต่อกับบัสบาร์ด้านความดันต่ําของสับสเตชั่น step-up เพื่อบรรลุการติดตามอย่างครบวงจร เส้นไฟฟ้านี้มีอุปกรณ์ป้องกันสายไฟฟ้า เครื่องวัดและควบคุมหลายฟังก์ชัน เครื่องติดตามคุณภาพไฟฟ้าและอุปกรณ์วัดอุณหภูมิแบบไร้สาย เพื่อทําการติดตามในเวลาจริงของการป้องกันไฟฟ้าสาย, การวัดและอุณหภูมิ, และบัสบาร์ด้านความดันต่ํา

ตารางที่ 1 การวัดการป้องกันสายข้างความดันต่ํา และการตั้งค่าการควบคุม

2.3 การวัดและควบคุมการป้องกันแปลงหลัก

หลังจากที่การผลิตพลังงานของหุ้นพัดลมถูกเชื่อมต่อกับบัสบาร์ด้านความดันต่ํา, มันถูกกระตุ้นให้ 110kV ผ่านเครื่องแปลงหลักและเชื่อมต่อกับเครือข่ายโทรทรานฟอร์เมอร์หลักมีระบบป้องกันความแตกต่าง, การป้องกันสํารองสูง การป้องกันสํารองต่ํา การป้องกันที่ไม่ใช่ไฟฟ้า อุปกรณ์วัดและควบคุม การควบคุมอุณหภูมิของทรานฟอร์ม และเครื่องส่งเกียร์เพื่อให้เกิดการป้องกันปฏิบัติการวัดและควบคุมของเครื่องแปลงหลัก, และการติดตั้งจอกลุ่มกลาง

ตารางที่ 2 การวัดการป้องกันและการตั้งค่าการควบคุมของทรานฟอร์มหลัก

2.4 การวัดและควบคุมการป้องกันสายไฟฟ้าความดันสูง

พลังงานไฟฟ้าที่ผลิตจากฟาร์มลมถูกเพิ่มขึ้นสองครั้งเป็น 110kV และต่อมาถูกนําเข้าสู่เครือไฟฟ้าการป้องกันระยะห่าง, ป้องกันเกาะ และอุปกรณ์วัดและควบคุม

ตารางที่ 3 การวัดและการตั้งค่าการควบคุมการป้องกันสาย 110kV

3ระบบติดตามฟาร์มลม

แพลตฟอร์มการติดตามสนามลมทําการติดตาม การควบคุมและการจัดการสถานะการดําเนินงานของสนามลม และข้อมูลในเวลาจริงของอุปกรณ์ลมปรับปรุงความน่าเชื่อถือและประสิทธิภาพการดําเนินงานของฟาร์มลม, ลดต้นทุนการบํารุงรักษา และทําความเข้าใจการจัดการ

พาร์คลมครอบคลุมพื้นที่ที่ใหญ่และอุปกรณ์ที่กระจายออกไป ระบบมีความต้องการที่สูงต่อความน่าเชื่อถือในการสื่อสารข้อมูลและผลงานในเวลาจริงถ้าสถานการณ์อนุญาต, เครือข่ายวงแหวนอัตราต่อรองไฟเบอร์ออปติก สามารถใช้ในการรวบรวมข้อมูลและการสื่อสาร และวิธีไร้สาย LORA ยังสามารถใช้ในการส่งข้อมูลได้

รูปที่ 4 แผนภาพระบบติดตามโรงงานลม

ข้อมูลของ PLC ของหน่วยพัดลมแรงดึง และอุปกรณ์วัดและควบคุมแปลงกล่องจะถูกอัพโหลดไปยังเซอร์เวอร์ข้อมูลในห้องควบคุมผ่านเครือข่ายวงแหวนไฟเบอร์ออปติกและข้อมูลของระบบอัตโนมัติที่ครบวงจรของสถานีกระตุ้นถูกอัพโหลดไปยังเซอร์เวอร์ข้อมูลผ่าน Ethernetเครื่องส่ง, ระบบ DC และอุปกรณ์สมาร์ทอื่น ๆ เชื่อมต่อกับเครื่องจัดการสื่อสารเพื่ออัพโหลดข้อมูลไปยังเซอร์เวอร์

3.1 การติดตามฟาร์มลม

การแสดงภาพที่ครบถ้วนของปริมาตรพื้นฐานของแฟนลมลมทั้งหมด (รวมถึงความเร็วลม, พลังงาน, ความเร็ว, ฯลฯ) และสามารถทําความเข้าใจการผลิตพลังงานประจําวัน, การผลิตพลังงานรายเดือน,การติดตามประจําปีของการผลิตพลังงานเหมาะสมสําหรับการติดตามในเวลาจริงของสถานะการทํางานของพัดลมแรงดึง.

3.2 การติดตามลูกเรือ

ติดตามปริมาตรและสถานะการควบคุมของแต่ละโมดูลควบคุมในหน่วย, รวมถึง: สูง, หมุน, กล่องเกียร์, เครื่องกําเนิด, สถานีไฮดรอลิก, ห้องเครื่อง, เครื่องแปลง, เครือข่ายไฟฟ้า, สายประกันภัย, ทอร์ค,หม้อหลัก, ฐานหอคอย, วินด์เมจ, ฯลฯ

3.3 การแสดงข้อมูลในเวลาจริง

พัดลมแรงดัน สถานีย่อยและอุปกรณ์อื่น ๆ ในฟาร์มลมได้รับอุปกรณ์จากเซ็นเซอร์และอุปกรณ์การติดตามความสั่นสะเทือนและปารามิเตอร์อื่น ๆ ของอุปกรณ์ในเวลาจริงและให้เตือนทันเวลาในกรณีที่เกิดความผิดปกติ

3.4 การจัดการพลังงาน

การแสดงปริมาตรการทํางานและปฏิกิริยา the control and adjustment of active and reactive power and other functions can effectively reduce the operating costs of enterprises and provide data support for the goal of energy conservation and emission reduction.

3.5 รายงานการผลิต

การแสดงและรายงานฟังก์ชันรายงานสําหรับปริมาตรสําคัญ เช่น พลังลม อัตราแสดงผลการทํางานของฟาร์มลม และพลังงานใหม่ของหน่วยและสถิติการสนับสนุนการทํางานของอุปกรณ์สวนลมแต่ละแห่ง ตามมิติเวลา (วัน), เดือน, และปี) ตามวิธีการสอบถามของวัน, เดือนและปี, ปริมาตรสําคัญถูกจัดลําดับและนับตามรายการ, และรายงานถูกผลิต.

3.6 การวิเคราะห์สถิติ

สนับสนุนฟังก์ชันการวิเคราะห์สถิติที่หลากหลาย ใช้มูลค่าศักยภาพของข้อมูลอย่างเต็มที่ ให้บริการทางแก้ไขการปรับปรุงประหยัดพลังงาน ให้เป็นพื้นฐานในการตัดสินใจสําหรับผู้บริหารปรับปรุงระดับการบริหารของบริษัทได้อย่างเป็นไปได้, และในที่สุดบรรลุเป้าหมายของการประหยัดพลังงาน, ลดการปล่อยปล่อยและผลิตทางวิทยาศาสตร์.รายงานความเร็วลมสถิติการใช้งานรายเดือนและรายวัน และเวลาหยุดทํางาน เป็นต้น

รายงาน:

[1] Acrel Enterprise Microgrid Design and Application Manual รุ่น 202205
