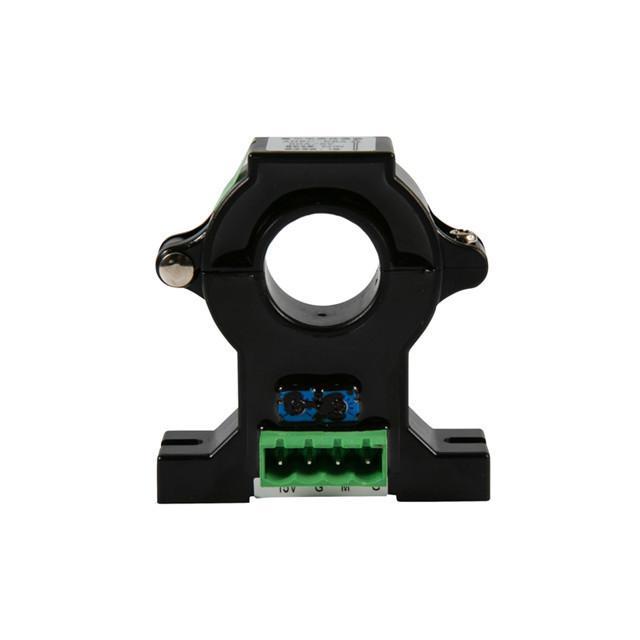

เซ็นเซอร์กระแสฮอลล์เอฟเฟกต์แบบแยกแกน Acrel AHKC-EKA

รายละเอียดสินค้า

หม้อแปลงกระแส (CT) ใช้สำหรับแปลงกระแสไฟฟ้ากระแสสลับสูงให้เป็นค่าเล็กน้อยที่จัดการได้ง่าย พวกมันเชื่อมต่อกับแผงมิเตอร์หรือรีเลย์ และสามารถช่วยวัดกระแสหรือปกป้องอุปกรณ์ได้

ขนาด:

พารามิเตอร์:

การติดตั้ง:

การเดินสาย:

ข้อควรระวัง:

1. เมื่อใช้เซ็นเซอร์ฮอลล์ ต้องให้ความสนใจกับการเชื่อมต่อระหว่างขดลวดด้านปฐมภูมิและขดลวดด้านทุติยภูมิ เพื่อให้ได้ลักษณะพลวัตและความไวที่ดีขึ้น ขอแนะนำให้ใช้สายไฟเส้นเดียวที่ควรสอดเข้าไปในรูเกลียวของโมดูลเซ็นเซอร์ฮอลล์ให้เต็มที่

2. เมื่อใช้เซ็นเซอร์ฮอลล์ จะได้ความแม่นยำในการวัดที่ดีที่สุดภายใต้ค่ากระแสอินพุตที่กำหนด เมื่อกระแสที่วัดได้น้อยกว่าค่าที่กำหนดมาก ด้านปฐมภูมิสามารถใช้หลายรอบได้หากต้องการความแม่นยำที่ดีที่สุด นั่นคือ IpNp = รอบแอมแปร์ที่กำหนด นอกจากนี้ อุณหภูมิของสายป้อนด้านปฐมภูมิจะต้องไม่เกิน 80°C

3. เมื่อเซ็นเซอร์กระแสฮอลล์ทำงานปกติ แหล่งจ่ายไฟเสริมจะต้องไม่เกิน ±20% ของค่าที่สอบเทียบ

4. ห้ามทำเซ็นเซอร์กระแสฮอลล์ตกจากที่สูง (≥1 ม.) อย่างเด็ดขาดระหว่างการติดตั้งและใช้งาน

5. ไม่สามารถปรับโพเทนชิออมิเตอร์ปรับศูนย์และปรับสเกลเต็มได้

6. ต้องจัดเตรียมแหล่งจ่ายไฟเสริมด้วยตนเอง

7. ขั้วบวกและขั้วลบของแหล่งจ่ายไฟไม่สามารถต่อกลับขั้วได้
