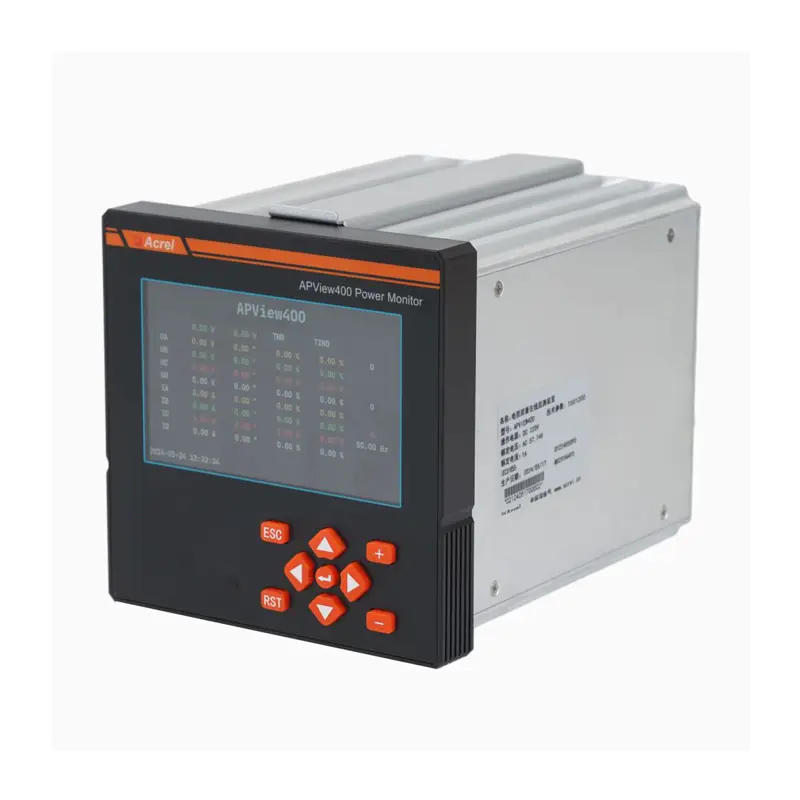

APView400 เครื่องวิเคราะห์คุณภาพไฟฟ้าที่ได้รับการรับรอง Class A

รายละเอียดสินค้า

อธิบาย

• Acrel APView400 Power Quality Analyzer เป็นอุปกรณ์ติดตามคุณภาพพลังงานมืออาชีพสําหรับระบบ PQM. มันสอดคล้องกับมาตรฐาน IEC61000 - 4 - 30 Ed3 Class A และ IEC60253 - 22 Class 0.2S.ด้วยฟังก์ชันที่พัฒนาขึ้น เช่น การบันทึกรูปคลื่นความรุนแรง และการตรวจจับทิศทางความรุนแรง, สามารถบันทึกรูปคลื่นมากกว่า 2000 และ 5000 Sequence of Events (SOE) นอกจากนี้ยังมีการวัดความแม่นยําสูง, แพลตฟอร์มมูลติคอร์ที่มีประสิทธิภาพสูง, และระบบปฏิบัติการที่ติดตั้งอุปกรณ์นี้เหมาะสําหรับระบบประปาไฟฟ้าสูงถึง 35kV และถูกใช้อย่างแพร่หลายในอุตสาหกรรมเช่น semiconductors, ปิโตรเคมี, เหล็ก, โรงพยาบาล, ศูนย์ข้อมูล, และการขนส่ง. มันยังรองรับโปรโตคอลสื่อสารต่างๆ เช่น Modbus - RTU, Modbus - TCP, และ IEC61850 MMS,ทําให้มันเป็นคําตอบที่ครบวงจรสําหรับการติดตามคุณภาพพลังงาน.

  รายละเอียด

  ---

  ปริมาตรเทคนิค	มูลค่า
  ค่าเรียง	ความดันแบบ AC:AC/DC220V AC/DC110V หรือ DC48V
  	กระแส AC:AC1A,5A
  อัตราการอุดหนุน ความจุ	1.2ใน การทํางานต่อเนื่อง
  	20 ครั้ง เป็นเวลา 1 วินาที
  พลังงานไฟฟ้า	ราคา: AC/DC220, AC/DC110V หรือ DC48V
  	การเบี่ยงเบนที่อนุญาต: -20%-+20%
  	การบริโภคพลังงาน: ≤15W
  การบริโภคพลังงาน	≤0.5VA (ระยะเดียว)
  การวัดความโกรธ	0-1.2in
  การออกแบบดิจิตอล	อายุการใช้งานกล: ≥10000
  	รูปแบบการออก: สัมผัสแบบปาสิฟ
  	พลังการสลับ: ≤ 4000W หรือ ≤ 384VA
  	ในสภาวะ กระแส: ≥16A ((AC250V/DC24V) ในลักษณะต่อเนื่อง
  	≥30A สําหรับระยะสั้น (200ms)
  Aความแม่นยํา	ประเภท 05
  	ความดัน RMS: ± 0.1%
  	ปัจจุบัน RMS: ± 0.1%
  	P,Q,S: ± 0.2%
  	ปัจจัยพลังงาน: ประเภท 05
  	การเบี่ยงเบนความกระชับกําลัง:00.1%
  	ความเบี่ยงเบนความถี่: ± 0.001Hz
  การสื่อสาร	RS485 โปรต็อกอล Modbus-RTU; เอเธอร์เน็ต
  ความไม่สมดุลใน 3 ขั้นตอน	ความไม่สมดุลของแรงดัน: ± 0.15%
  	ความไม่สมดุลในปัจจุบัน: ± 1%
  ความถี่ของพลังงาน ทนความกระชับกําลัง	ระหว่างชุดอุปกรณ์ไฟฟ้าของปลาย และสัญญาณเข้า, ชุดอุปกรณ์ออก 2kV/1min (RMS)
  	ระหว่างเปลือกและชุดปลายทั้งหมด (ยกเว้นชุดปลายความดันมาตรฐานต่ํากว่า 40V) AC 4kV
  อุณหภูมิ	การทํางาน: -10°C+55°C การเก็บ: -30°C-+80°C
  ความชื้น	≤95%RH ไม่มีการปรับความหนาแน่น ไม่มีก๊าซที่กัดสนอง
  ความสูง	≤ 2500m

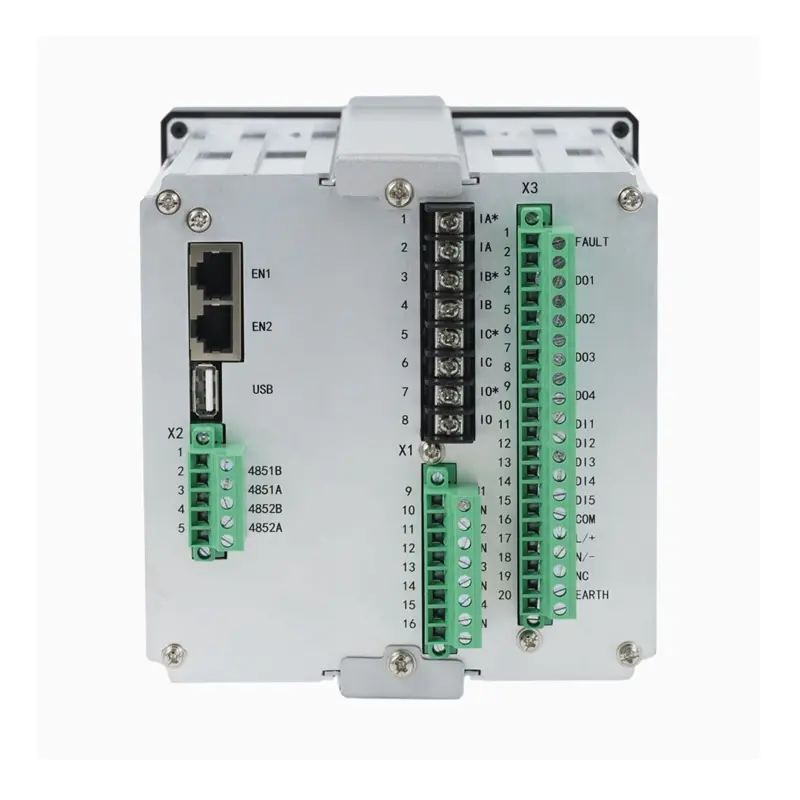

  ขนาดและแผนภูมิสายไฟ

  ---





  สถานการณ์การใช้งาน

  ---
