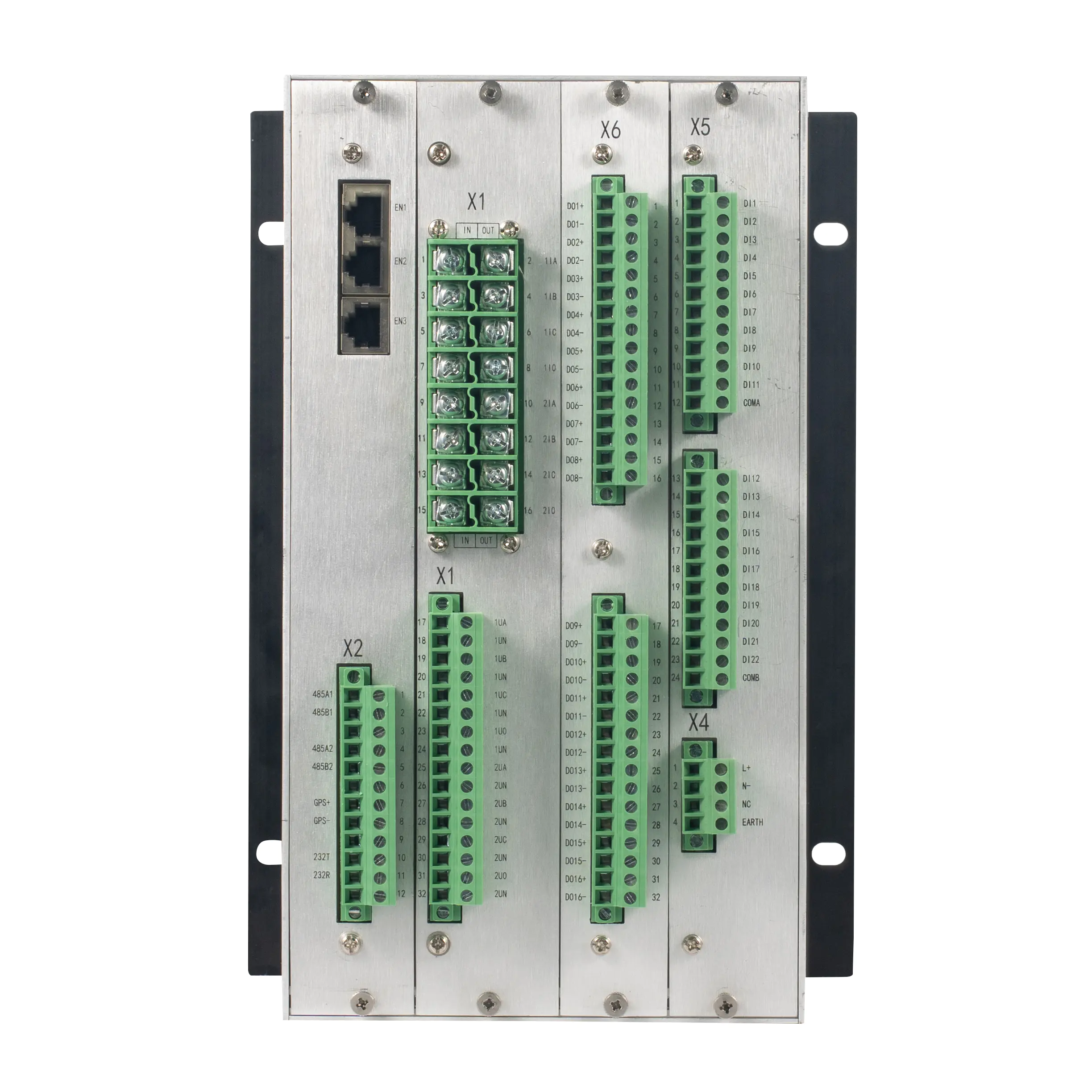

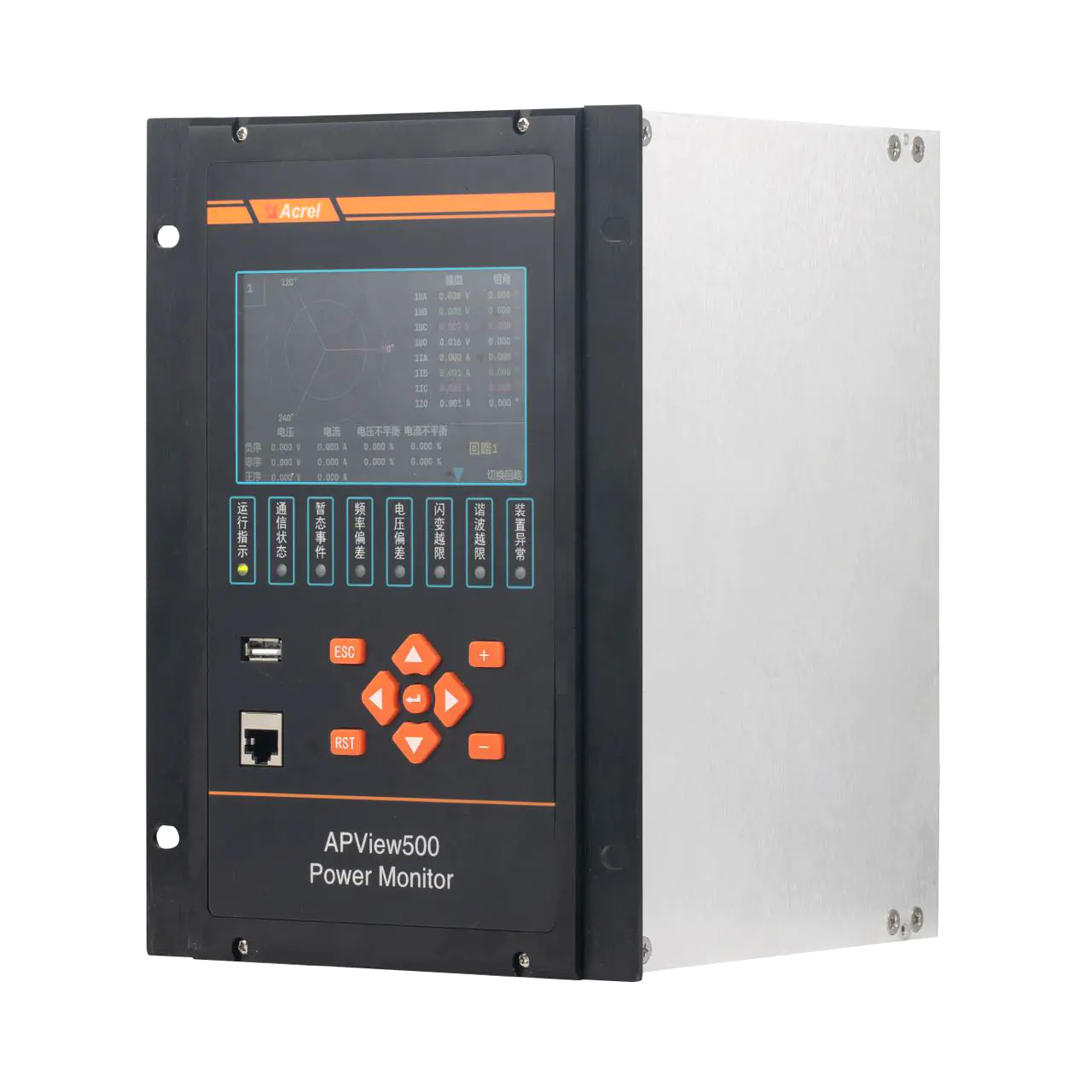

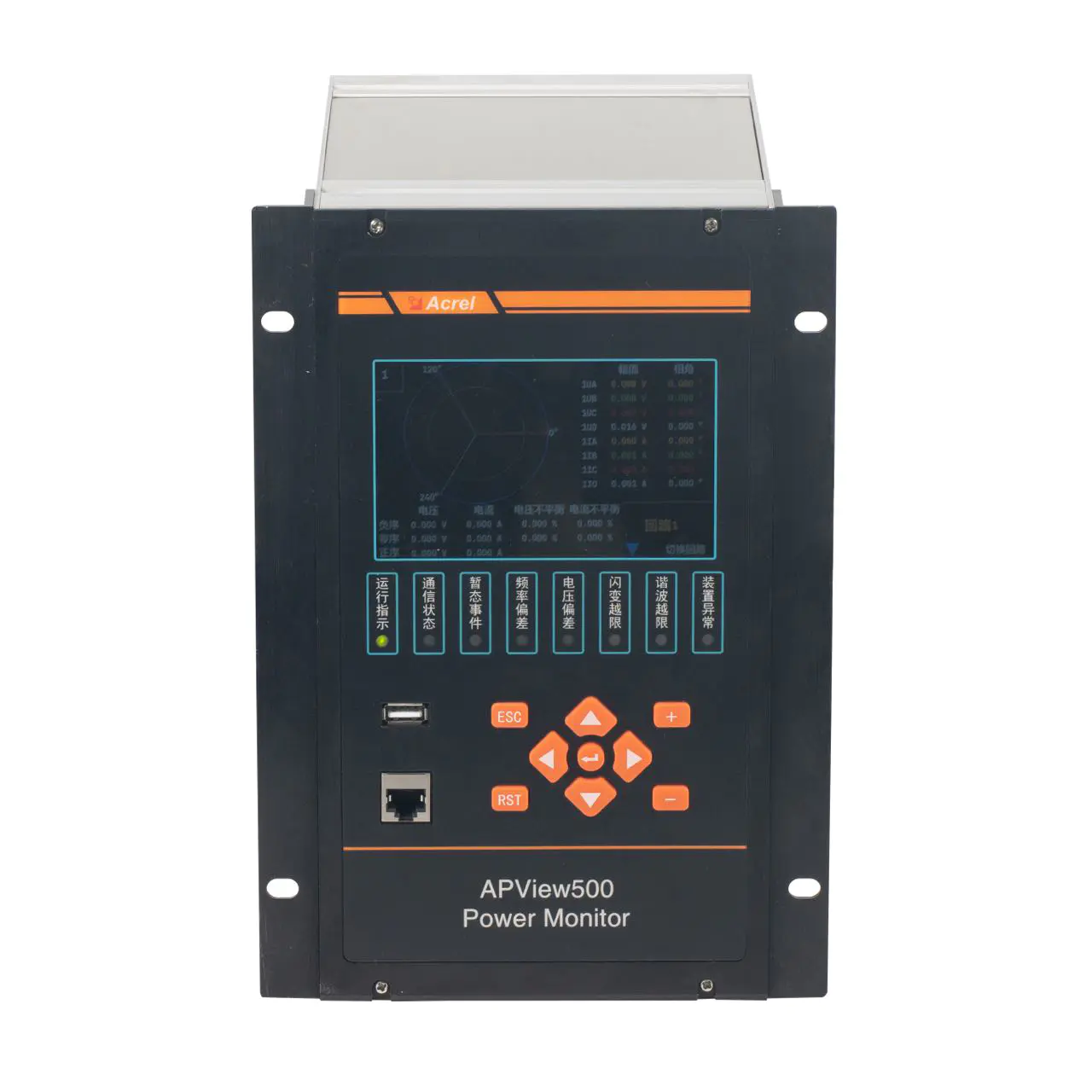

APView500 AC แผ่นการเข้าถึง CT สามเฟส ติดเครื่องวิเคราะห์พลังงาน RS485

รายละเอียดสินค้า

คำอธิบาย

• Acrel APView500 เป็นอุปกรณ์ตรวจสอบคุณภาพไฟฟ้าที่มีความแม่นยำสูง ออกแบบมาเพื่อรองรับมาตรฐาน IEC61000-4-30 มีความสามารถในการตรวจสอบที่ครอบคลุม รวมถึงการวัดฮาร์มอนิกที่ 2 ถึง 63, การสุ่มตัวอย่างรูปคลื่น, การตรวจสอบความไม่สมดุลของแรงดันไฟฟ้า, การตรวจสอบการกะพริบ และการควบคุมการวัด อุปกรณ์รองรับโปรโตคอลการสื่อสาร IEC61850 ทำให้สามารถรวมเข้ากับระบบไฟฟ้าสมัยใหม่ได้อย่างราบรื่น ด้วยคุณสมบัติขั้นสูงและความแม่นยำสูง APView500 จึงเหมาะสำหรับอุตสาหกรรมต่างๆ เช่น เคมี, เหล็ก, โลหะวิทยา, โรงพยาบาล, ศูนย์ข้อมูล, การขนส่ง และการก่อสร้าง โดยให้ข้อมูลที่เชื่อถือได้สำหรับการวิเคราะห์และปรับปรุงคุณภาพไฟฟ้า

  ข้อมูลจำเพาะ

  ---

  พารามิเตอร์ทางเทคนิค	ค่า
  ค่าที่กำหนด	แรงดันไฟฟ้ากระแสสลับ: AC/DC220V, AC/DC110V หรือ DC48V
  	กระแสไฟฟ้ากระแสสลับ: AC1A, 5A;
  การโอเวอร์โหลด ความจุ	1.2In, ทำงานต่อเนื่อง
  	20 ครั้ง เป็นเวลา 1 วินาที
  แหล่งจ่ายไฟ	ที่กำหนด: AC/DC220, AC/DC110V หรือ DC48V
  	ค่าเบี่ยงเบนที่ยอมรับได้: -20% ถึง +20%
  	การใช้พลังงาน: ≤15W
  การใช้พลังงาน	≤0.5VA (เฟสเดียว)
  ช่วงการวัด	0-1.2In
  เอาต์พุตดิจิทัล	อายุการใช้งานเชิงกล: ≥10000
  	โหมดเอาต์พุต: หน้าสัมผัสแบบพาสซีฟ
  	ความสามารถในการสวิตช์: ≤4000W หรือ ≤384VA
  	กระแสขณะเปิด: ≥16A (AC250V/DC24V) ในโหมดต่อเนื่อง; ≥30A
  	สำหรับระยะสั้น (200ms) ความแม่นยำ
  คลาส 0.5	แรงดันไฟฟ้า RMS: ±0.1%
  	กระแสไฟฟ้า RMS: ±0.1%
  	P, Q, S: ±0.2%
  	ตัวประกอบกำลัง: คลาส 0.5
  	ค่าเบี่ยงเบนแรงดันไฟฟ้า: 0.1%
  	ค่าเบี่ยงเบนความถี่: ±0.001Hz
  	การสื่อสาร
  RS485, โปรโตคอล Modbus-RTU; Ethernet	ความไม่สมดุลสามเฟส
  ความไม่สมดุลของแรงดันไฟฟ้า: ±0.15%	ความไม่สมดุลของกระแสไฟฟ้า: ±1%
  	แรงดันไฟฟ้าทนต่อความถี่กำลังไฟฟ้า
  ระหว่างชุดขั้วต่อแหล่งจ่ายไฟและชุดขั้วต่ออินพุต/เอาต์พุตสัญญาณ 2kV/1 นาที (RMS)	ระหว่างเปลือกและชุดขั้วต่อทั้งหมด (ยกเว้นชุดขั้วต่อแรงดันอ้างอิงน้อยกว่า 40V) AC 4kV
  	อุณหภูมิ
  การทำงาน: -10°C ถึง +55°C การจัดเก็บ: -30°C ถึง +80°C	ความชื้น ≤95% RH, ไม่มีคอนเดนเซชัน, ไม่มีก๊าซกัดกร่อน
  ระดับความสูง	≤ 2500 เมตร
  แผนภาพมิติและการเดินสาย	สถานการณ์การใช้งาน
